Перфорована панель

Перфорована панель | Точний потік повітря для охолодження центру обробки даних

Сервери високої щільності генерують інтенсивне тепло. Без належного повітряного потоку з’являються гарячі точки, обладнання гальмує, що погіршує надійність. TheПерфорована панель відHuahong поверхнадає рішення. Виготовлена ​​з потовщеної холоднокатаної сталі з рівномірно розподіленими отворами, ця панель забезпечує ефективну вентиляцію, стабільну вантажопідйомність і антистатичний захист. Розроблений спеціально для систем утримання холодних/гарячих коридорів, це кращий вибір для прецизійної вентиляційної підлоги комп’ютерної кімнати.

Що таке перфорована панель?

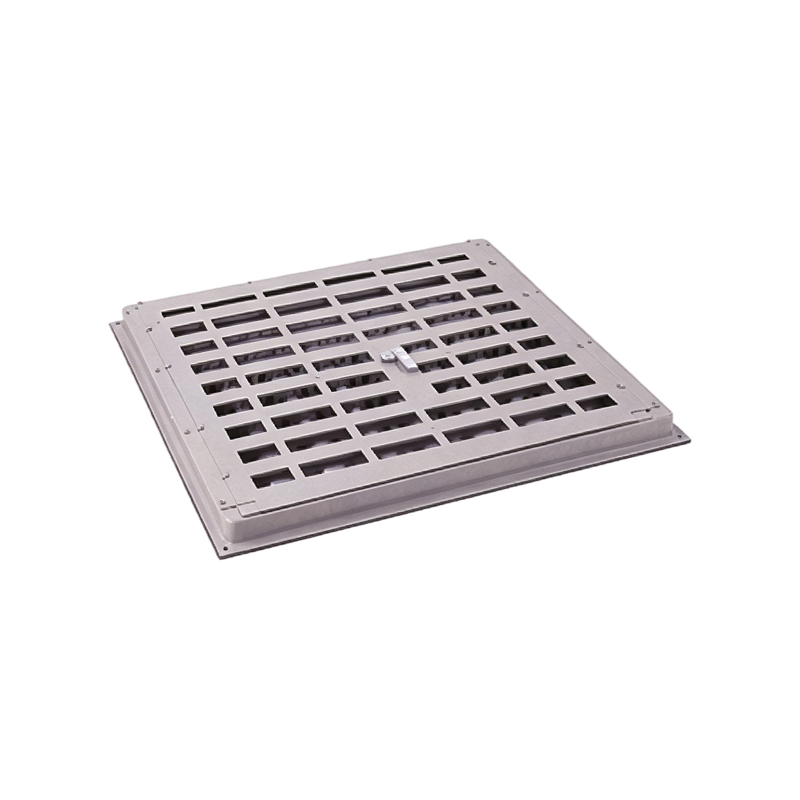

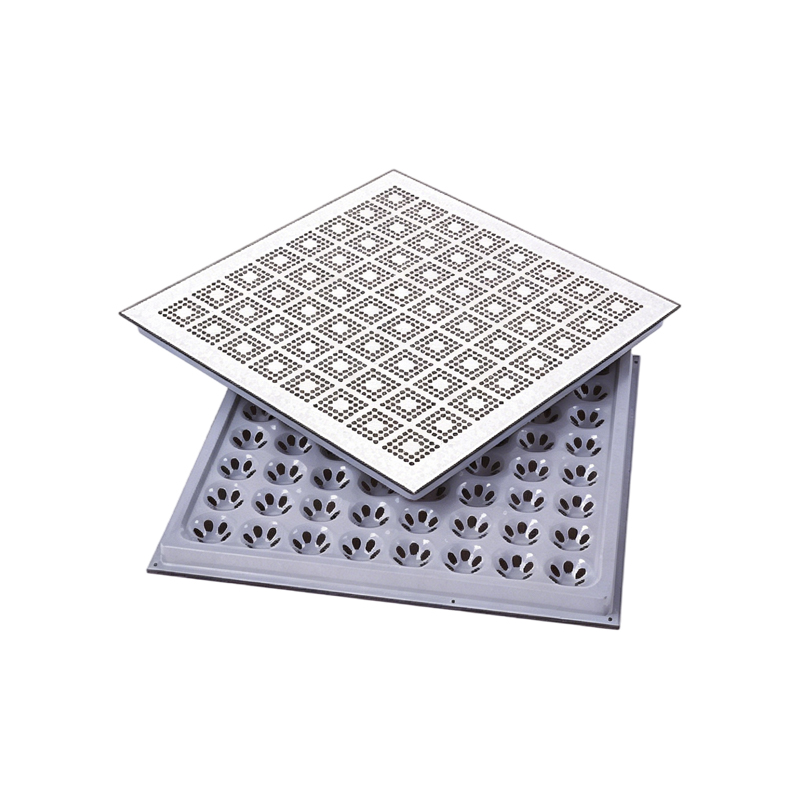

A Перфорована панель являє собою модульну панель фальшпідлоги з рівномірно розташованими отворами по всій поверхні. Він замінює суцільні панелі перед серверними стійками, щоб подавати охолоджуюче повітря з камери під підлогою прямо до впускних отворів обладнання. Повністю сталева конструкція забезпечує як вентиляцію, так і здатність нести навантаження.

Визначення продукту та основні функції

- Визначення: Повністю сталева панель фальшпідлоги з однорідною структурою перфорації для вентиляції

- Основна функція: Подача охолоджувального повітря до серверів у холодних проходах центру обробки даних

- Додаткові функції: Антистатичний захист, підтримка навантаження обладнання, кабельний доступ під підлогою

Панельне будівництво

Виробничий процес

- матеріал: Потовщена холоднокатана сталь

- формування: Цільне штампування та формування (без зварювання)

- Перфорація: Точне штампування з рівномірним розподілом отворів

- Оздоблення краю: Без задирок, гладка для використання

- Обробка поверхні: Фосфатування + електростатичне напилення

Подвійний контроль якості бренду

ОбидваHuahong іОулі бренди дотримуються суворих стандартів виробництва. Перед пакуванням кожна панель проходить перевірку на точність перфорації, випробування на площинність і перевірку навантаження.

Технічні характеристики

Основні параметри

Варіанти вантажопідйомності

Технічні характеристики вентиляції

Точність розмірів

- Рівномірність перфорації: Жодних мертвих зон – рівномірний розподіл повітряного потоку

- Краї без задирок: безпечний для транспортування та встановлення

- Допуск на площинність: ≤ 0,5 мм понад 600 мм

- Взаємозамінність панелей: Сумісність зі стандартною мережею

Основні переваги перфорованих панелей

1. Ефективна вентиляція для відведення тепла

- Рівномірний розподіл отворів забезпечує рівномірний потік повітря

- Відсутність мертвих зон або заблокованих зон вентиляції

- Регульована швидкість вентиляції (30%-60%)

- Призначений для утримання холодного/гарячого коридору

2. Висока міцність і вантажопідйомність

- Потовщена холоднокатана сталева конструкція

- Цільне штампування – відсутність слабких місць зварювання

- Пружна деформація ≤ 2,0 мм під навантаженням

- Підтримує сервери, ДБЖ і важке обладнання

3. Антистатичні та стійкі до корозії

- Фосфатування + обробка електростатичним напиленням

- Поверхневий питомий опір в межах антистатичного діапазону

- Стійкий до іржі та корозії

- Тривалий термін служби в середовищі центрів обробки даних

4. Модульний і простий в обслуговуванні

- Стандартний розмір 600×600 мм

- Швидка установка і заміна

- Легке очищення - гладка поверхня запобігає закупорці отвору

- Сумісність зі стандартними системами підставок

5. Настроювана швидкість вентиляції

- Варіанти відкритої площі від 30% до 60%.

- Пристосований до конкретних вимог теплового навантаження

- Запобігає недостатньому охолодженню або марному потоку повітря

- Оптимізує ефективність вентилятора CRAC

6. Без задирок – безпечно та професійно

- Точне штампування з процесом видалення задирок

- Гладкі краї для транспортування та руху

- Відсутність гострих країв, щоб пошкодити кабелі або руки

- Професійний зовнішній вигляд у зонах роботи з клієнтами

7. Подвійна якість бренду – Huahong & Оулі

- Суворий контроль виробництва

- Постійна точність перфорації

- Чудова гладкість і довговічність

- Краще, ніж звичайні продукти на ринку

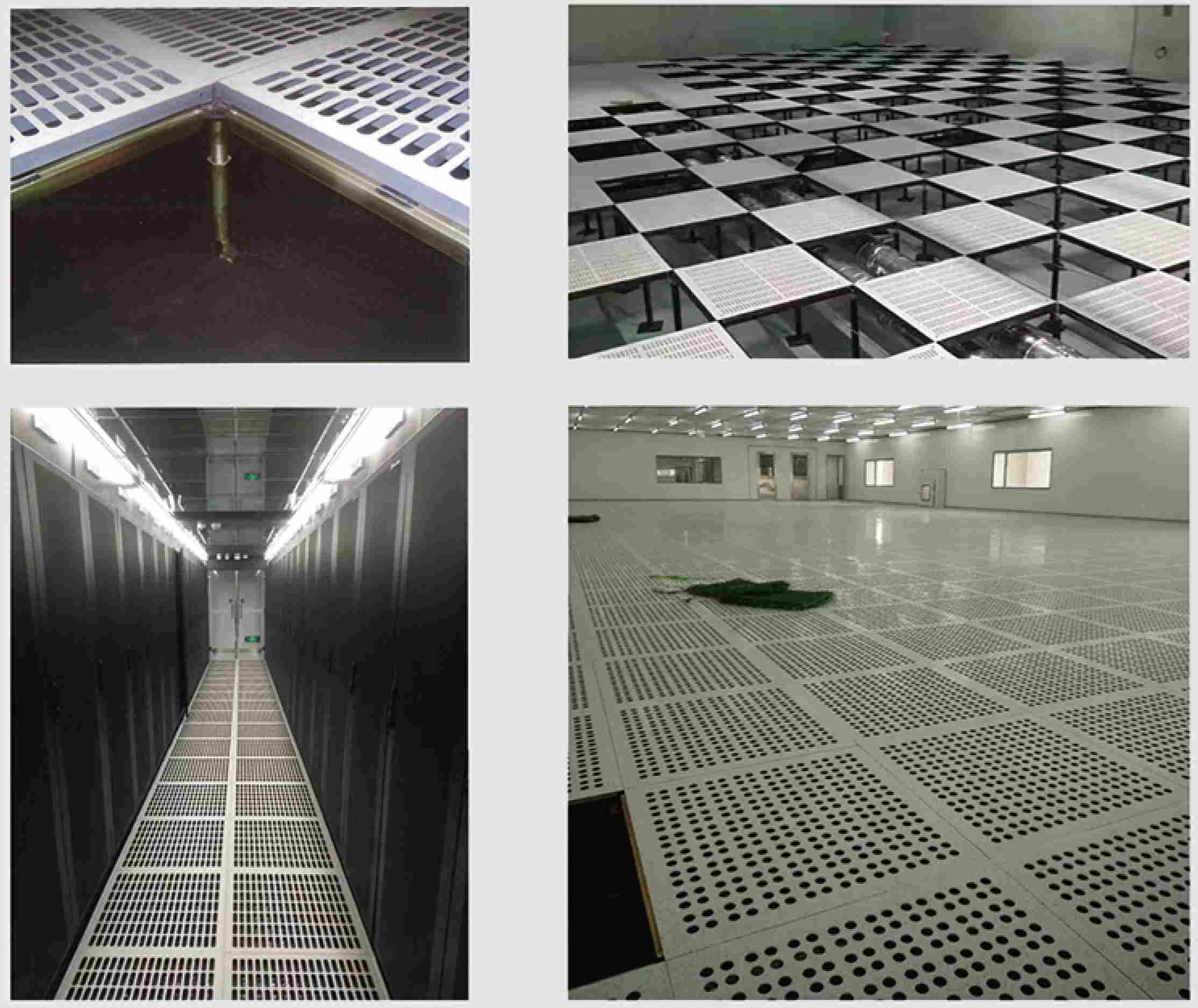

Застосування для перфорованих панелей

Основні програми

- Дата-центри та кімнати IDC

- Серверні та комп'ютерні кімнати

- Системи утримання холодного/гарячого коридору

- Кімнати телекомунікаційного обладнання

- Високопродуктивні обчислювальні центри

- Приміщення обладнання з високою щільністю тепла

- Приміщення мережевого обладнання

Кому потрібен цей продукт?

Стратегія розміщення

- Холодний прохід: Перфоровані панелі перед серверними стійками

- Гарячий прохід: Суцільні панелі для утримання відпрацьованого повітря

- Доріжки: Суцільні або слабовентиляційні панелі

- Під стелажами: Перфоровані панелі, вирівняні з входами в сервер

【Перфорована панель】 Поширені запитання

Q1: Яка швидкість вентиляції мені потрібна для моєї серверної кімнати?

відповідь: Необхідна швидкість вентиляції залежить від щільності тепла вашої стійки та тиску подачі повітря під підлогу. Загальні рекомендації:30-40% вентиляції – Низькі та середні теплові навантаження (3-5 кВт на стійку), стандартні серверні кімнати з помірними потребами в охолодженні.45-50% вентиляції – Середні та високі теплові навантаження (5-8 кВт на стійку), типові холодні проходи центру обробки даних.55-60% вентиляції – Високі теплові навантаження (8-12 кВт+ на стійку), обчислення з високою щільністю, системи утримання гарячих коридорів.Huahong поверхпідтримуєнастроювана швидкість вентиляції від 30% до 60% . Для нових проектів виконайте CFD-аналіз або проконсультуйтеся з Huahong, щоб розрахувати оптимальну відкриту площу на основі вашої конкретної швидкості потоку CRAC, глибини камери припливу та компонування стійки. Неправильна швидкість вентиляції спричиняє або недостатнє охолодження (гарячі точки), або переохолодження (витрата енергії).

Q2: Чи достатньо міцна перфорована панель для важких серверних стійок?

відповідь: так TheПерфорована панель використовуєпотовщена холоднокатана сталь з цільним штампуванням – відсутність слабких місць зварювання. Пружна деформація становить ≤2,0 мм під навантаженням. Вантажопідйомність залежить від обраної моделі:FS662 (363 кг) – Світлі вентиляційні зони.FS800 (454 кг) – Стандартні серверні кімнати.FS1250 (567 кг) – Стелажі середньої щільності.FS1500 (680 кг) – Шафи високої щільності.FS2000 (907 кг) – Зони важкого обладнання. Для більшості стандартних серверних стійок з навантаженням на ноги 200-300 кг достатньо моделей FS800 або FS1250. Для важкого обладнання ДБЖ або масивів зберігання високої щільності виберіть FS1500 або FS2000. На відміну від деяких конкурентів, які зменшують товщину сталі для зниження вартості, Huahong використовуєповнотовщина сталь для забезпечення структурної цілісності навіть з перфорацією.

Питання 3: чи забиваються отвори пилом або сміттям? Як очистити панель?

відповідь: TheПерфорована панель призначений для легкого очищення. Поверхня гладка з електростатичним напиленням, яке запобігає накопиченню пилу. Для регулярного обслуговування:Щодня – Сухою шваброю або пропилососіть поверхню, щоб видалити залишки пилу.Щотижня – Використовуйте вологу тканину або швабру з м’яким милом і водою для більш глибокого очищення.Для забитих отворів – Використовуйте пилосос із насадкою-щіткою або стиснене повітря знизу, щоб очистити будь-яке сміття.Не варто використовуйте струмені води під високим тиском або абразивні засоби для чищення – вони можуть пошкодити антистатичне покриття. Гладка поверхня та краї отворів без задирок запобігають прилипанню сміття. У порівнянні з литою або шорсткою перфорованою плиткою, перфоровані панелі Huahong значно легше підтримувати в чистоті. Для чистих приміщень вибирайте моделі з високою вентиляцією з більшою кількістю отворів, щоб підтримувати потік повітря навіть при незначному пилу на поверхні.

Q4: Чи можу я налаштувати шаблон перфорації або швидкість вентиляції?

відповідь: так Опори для підлоги Huahongнастроювана швидкість вентиляції від 30% до 60% . Ви можете вказати точний відсоток відкритої площі, необхідний для вашого дизайну охолодження. Стандартні моделі включають: рівномірний розподіл отворів по всій панелі, зони перфорації високої щільності для цілеспрямованого охолодження та перфорацію від краю до краю для максимального потоку повітря. Для великих проектів доступні індивідуальні діаметри отворів і шаблони інтервалів. Укажіть необхідний CFM на панель або цільовий відсоток відкритої площі, і Huahong виготовить відповідно. Ця настройка гарантує, що ви не будете ні недостатньо вентилювати (спричиняючи гарячі точки), ні надмірно вентилювати (витрачаючи холодне повітря та енергію). Щоб отримати рекомендацію, зв’яжіться з Huahong і повідомте свої вимоги до охолодження.

Q5: Яка різниця між перфорованою панеллю Huahong та звичайною перфорованою плиткою?

відповідь: П'ять ключових відмінностей відрізняють HuahongПерфорована панель зі звичайних продуктів.По-перше, товщина сталі – Huahong використовує потовщену холоднокатану сталь; багато конкурентів зменшують товщину, щоб скоротити вартість, жертвуючи вантажопідйомністю.По-друге, спосіб формування – Цільне штампування та формування, без окремих точок зварювання; звичайні панелі можуть використовувати зварні вузли, які можуть вийти з ладу.По-третє, якість перфорації – Точне пробивання без задирок, рівномірний розподіл отворів; звичайні панелі часто мають нерівні отвори або гострі краї.По-четверте, вантажопідйомність – Панелі Huahong зберігають високу міцність, незважаючи на перфорацію; звичайні панелі легше деформуються.По-п'яте, подвійний контроль якості бренду – Бренди Huahong і Ouli дотримуються суворих стандартів виробництва; звичайні продукти мають непостійну якість. Для центрів обробки даних, де важливі надійність і ефективність охолодження, панелі Huahong забезпечують довший термін служби та кращу продуктивність.

Q6: Huahong надає установку та підтримку після продажу перфорованих панелей?

відповідь: так Huahong Floor надає комплексну підтримку.Послуги монтажу включають: вимірювання на місці та проектування компонування, професійний монтаж навченими бригадами (доступний у багатьох регіонах), системну інтеграцію з існуючими опорними решітками та перевірку площинності та повітряного потоку після встановлення.Для клієнтів, які використовують власних підрядників Huahong надає докладні посібники зі встановлення та віддалену технічну підтримку.Гарантія : 5-річна структурна гарантія на цілісність сталі, якість перфорації, навантаження та антистатичні властивості.Післяпродажна підтримка : Технічна документація, заміна панелей для перевірених дефектів і необов'язковий огляд на місці для великих проектів.Підтримка налаштування : налаштування швидкості вентиляції, варіанти обробки країв (провідна стрічка або без полів) і вибір моделі навантаження. Щоб отримати повну пропозицію підтримки, зв’яжіться з Huahong, щоб отримати детальну інформацію про проект.

Q7: Чи можна використовувати перфоровані панелі з системами подачі повітря під підлогу?

відповідь: Абсолютно.Перфоровані панелі спеціально розроблені для систем розподілу повітря під підлогою (UFAD), поширених у центрах обробки даних. Панель сидить на регульованих постаментах над бетонною плитою, створюючи повітряну камеру під тиском. Пристрій CRAC/CRAH виштовхує холодне повітря в камеру припливу. Повітря природним чином піднімається через отвори в панелях, розміщених у холодному проході. Рівномірний розподіл отворів забезпечує рівномірний потік повітря по всій поверхні панелі. Для досягнення найкращих результатів: Забезпечте мінімальну глибину вентиляційної камери 300 мм (12 дюймів) для правильного розподілу повітря. Щоб запобігти витоку повітря, загерметизуйте вирізи кабелю в масивних панелях. Використовуйте п’єдестали з прокладками або краєві ущільнювачі, щоб запобігти обходу повітря. Скоординуйте швидкість вентиляції з вашою системою охолодження – панелі з вищою перфорацією забезпечують більший потік повітря, але також зменшують статичний тиск у камері. Huahong може допомогти розрахувати оптимальну вентиляцію для вашої конкретної швидкості потоку CRAC і планування приміщення.

Інструкції зі встановлення

Стандартні кроки встановлення

1. Очистіть основу підлоги та перевірте глибину вентиляційної камери (мінімум 300 мм)

2. Позначте положення постаментів на сітці 600×600 мм

3. Встановіть регульовані тумби на проектну висоту

4. Встановіть стрингери для бічної стійкості (якщо потрібно)

5. Розмістіть перфоровані панелі в холодних проходах

6. Розмістіть суцільні панелі в гарячих проходах і доріжках

7. Перевірте рівність за допомогою 2-метрового рівня

8. Встановіть обробку краю та пандуси

Рекомендації щодо розміщення

- Холодний прохід: Перфоровані панелі безпосередньо перед входами в серверну стійку

- Гарячий прохід: Суцільні панелі або панелі з дуже низькою вентиляцією

- Під стелажами: Вирівняйте перфоровані панелі із зонами входу в сервер

- Доріжки: Низька вентиляція (30%) або суцільні панелі для комфорту

Необхідні інструменти

- Лазерний рівень або ротаційний лазер

- Підйомник панелі присоски

- Мірна стрічка

- Мультиметр для перевірки заземлення (якщо вказано електропровідні смуги)

Порівняння – перфорована панель Huahong проти стандартної перфорованої плитки

Рішення для поширених проблем клієнтів

Чому варто вибрати перфоровані панелі для підлоги Huahong

Досконалість виробництва

- сталь: Потовщена холоднокатана сталь

- формування: Цільне штампування – відсутність слабких місць зварювання

- Перфорація: Точне штампування, рівномірний розподіл, відсутність задирок

- Поверхня: Фосфатування + електростатичне напилення

- якість: подвійний контроль брендів Huahong і Оулі

Гарантії виконання

- Рівень вентиляції: від 30% до 60% згідно з указаннями

- Пружна деформація: ≤ 2,0 мм під навантаженням

- Площиність: ≤ 0,5 мм на 600 мм

- Антистатичний: відповідає SJ/T 10796-2001

- Вантажопідйомність: доступні моделі від FS662 до FS2000

Єдине обслуговування

- Налаштування швидкості вентиляції

- Керівництво з вибору моделі завантаження

- Проектування системи та планування компонування

- Матеріальне забезпечення з доставкою

- Професійна установка (опція)

- 5 років гарантії та технічної підтримки

Резюме

TheПерфорована панель відHuahong поверхце точне рішення для охолодження центру обробки даних. Потовщена холоднокатана сталь з цільним штампуванням забезпечує високу міцність і вантажопідйомність. Рівномірна перфорація без задирок забезпечує рівномірний потік повітря та безпечне використання. Регульована швидкість вентиляції (30%-60%) відповідає конкретним вимогам теплового навантаження. Антистатична обробка захищає чутливе обладнання. Стандартний розмір 600×600 мм підходить для будь-якої сітки фальшпідлоги. Забезпечується 5-річною гарантією, подвійним контролем якості брендів (Huahong і Ouli) і повною підтримкою проекту.

Виберіть перфоровану панель Huahong для ефективного охолодження, надійної міцності та тривалої роботи.
