Фальшпідлога з інтелектуальним потоком повітря

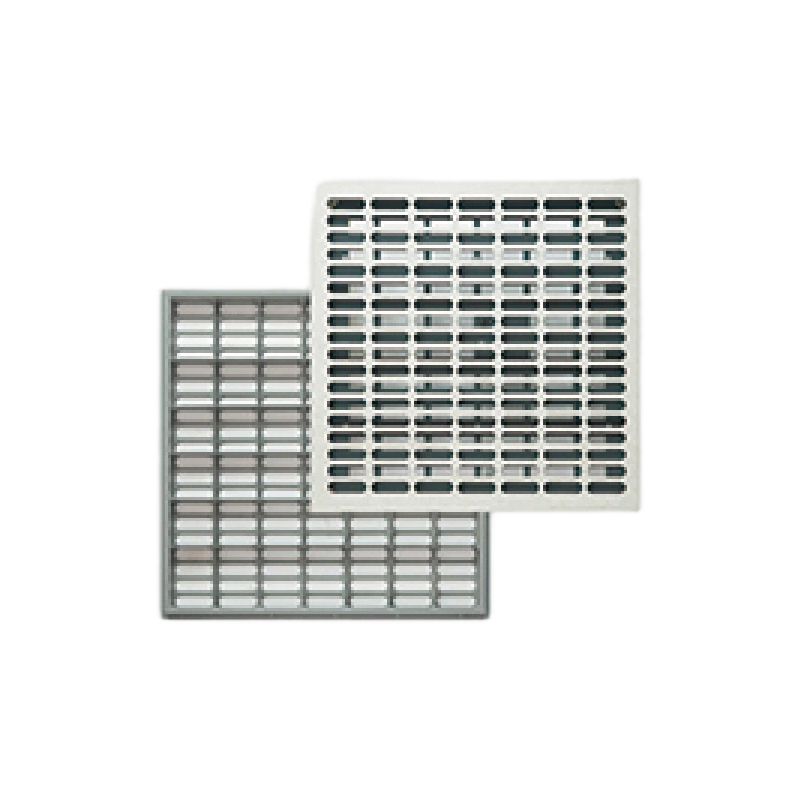

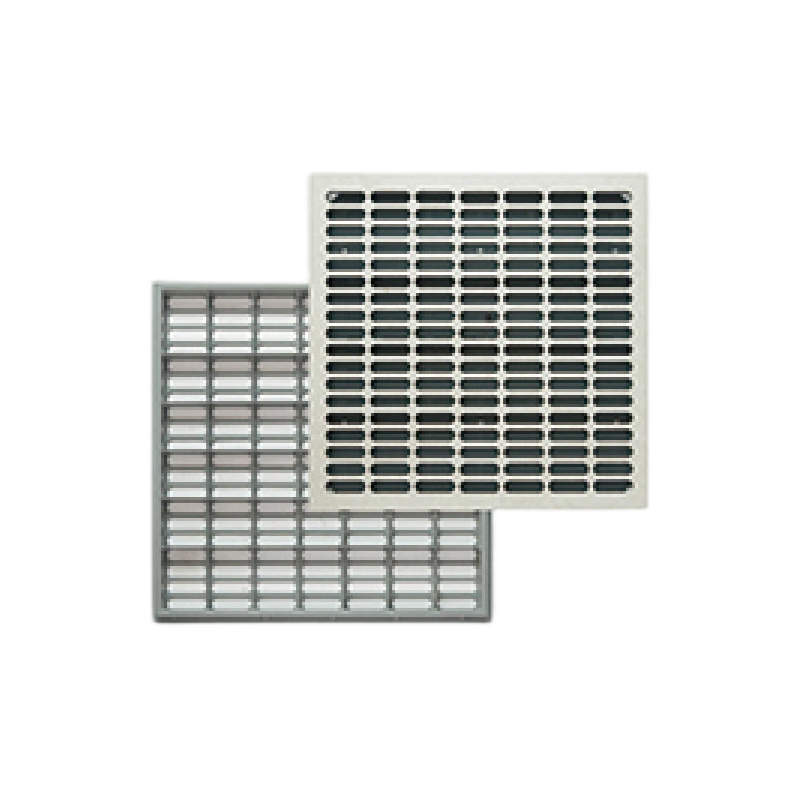

Інтелектуальна фальшпідлога | Точне охолодження для центрів обробки даних високої щільності

Традиційне охолодження центру обробки даних витрачає енергію. Холодне повітря розсіюється хаотично, минаючи обладнання та залишаючи гарячі точки, які загрожують надійності сервера. TheФальшпідлога з інтелектуальним потоком повітря відHuahong поверхвирішує цю проблему. Ця активна система охолодження інтегрує вентилятори зі змінною швидкістю та датчики температури безпосередньо в стандартні панелі фальшпідлоги розміром 600 × 600 мм, забезпечуючи цільовий потік повітря саме там, де це потрібно серверам.

Що таке фальшпідлога з інтелектуальним повітряним потоком?

АнФальшпідлога з інтелектуальним потоком повітря це пристрій активного охолодження, який замінює стандартну перфоровану плитку в дата-центрах з фальшпідлогою. Він складається з вентиляційної решітки, ЕС безщіткових вентиляторів і інтелектуальної системи контролю температури. Пристрій встановлюється безпосередньо в стандартний отвір у фальшпідлозі розміром 600 × 600 мм і підключається до повітряної камери під підлогою.

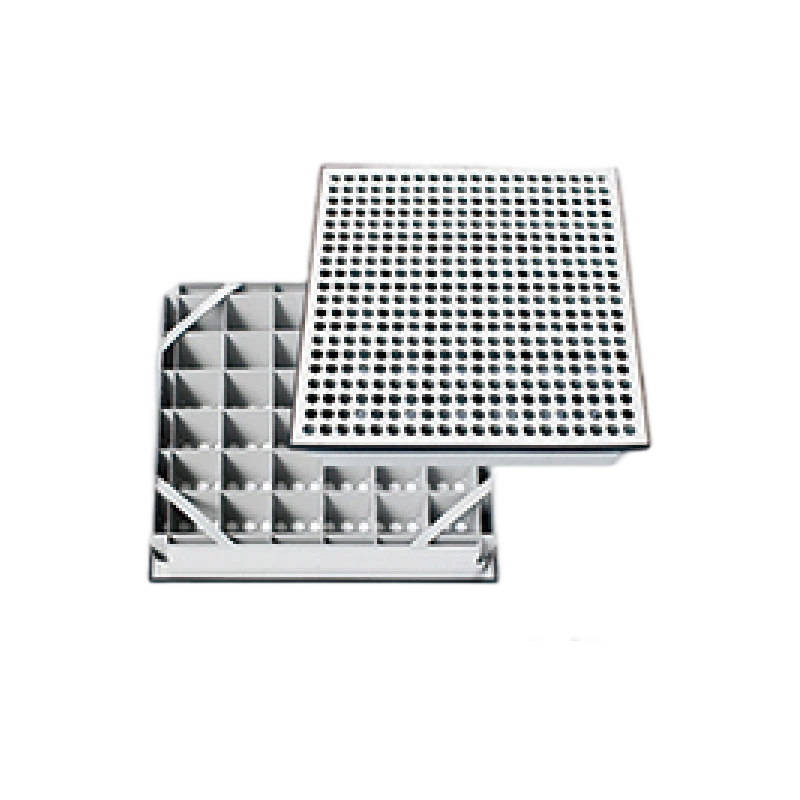

Компоненти системи

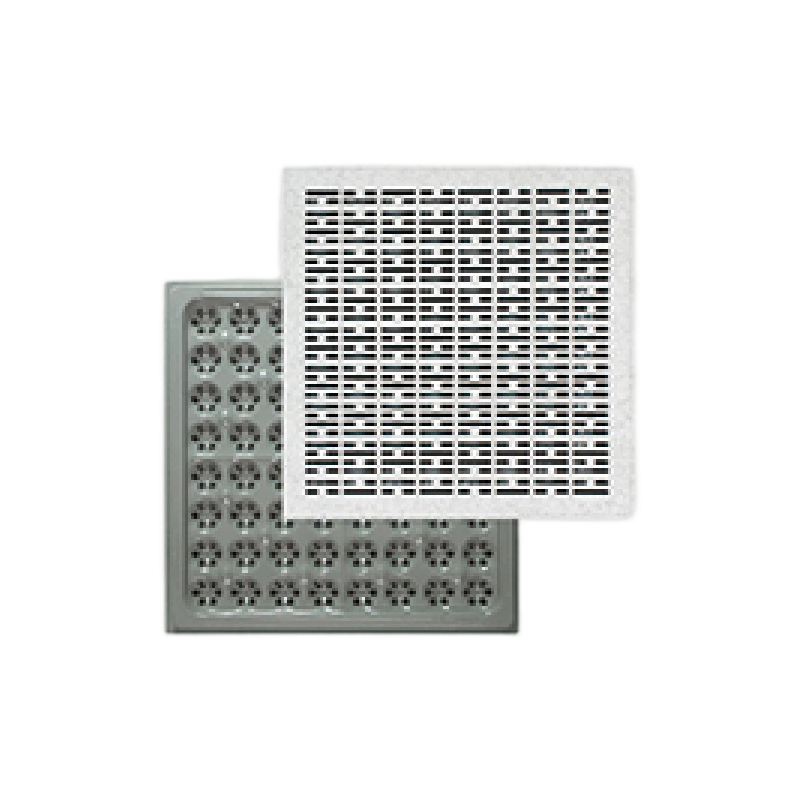

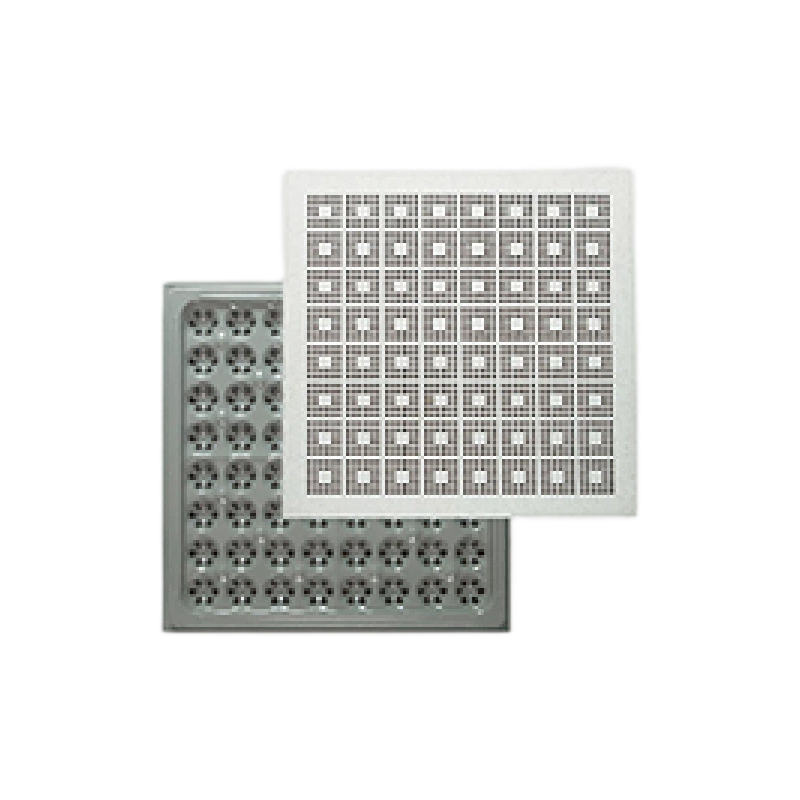

Доступні конфігурації

- Один вентиляторний блок – Для цілеспрямованого охолодження певних гарячих точок

- Блок з чотирма вентиляторами – Для вищих вимог до повітряного потоку в шафах середньої та високої щільності

Як працює інтелектуальне охолодження потоком повітря

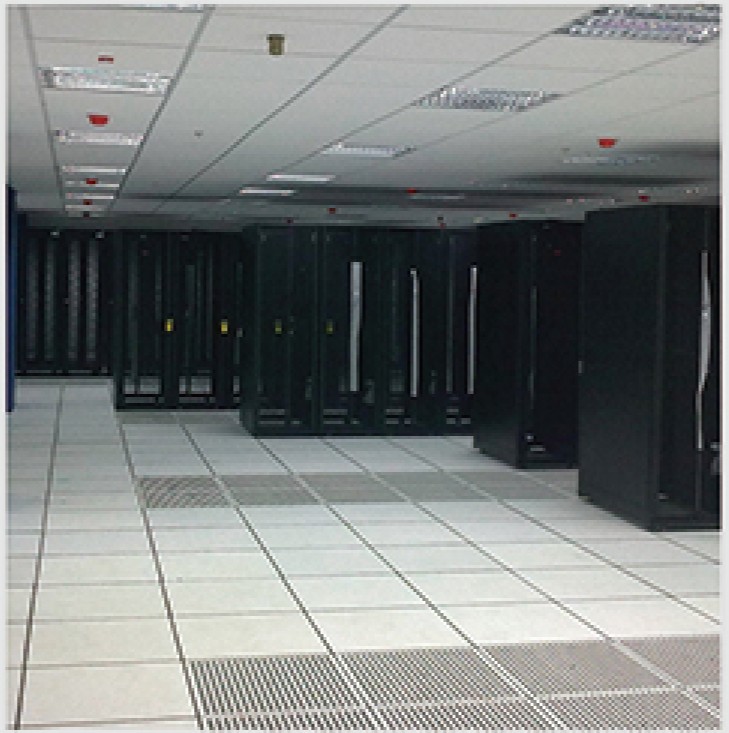

Традиційна перфорована плитка випускає холодне повітря вертикально, створюючи дифузний шлейф, який часто повністю пропускає вхідні отвори. Дослідження показують, що 40-60% повітря, що подається, може проходити в обхід обладнання в погано сконфігурованих проходах.

Розумна різниця

TheФальшпідлога з інтелектуальним потоком повітря використовує замкнуту систему керування:

1. Датчики монітора температура вихлопного повітря ззаду серверної стійки

2. Модуль керування обчислює необхідна потужність охолодження

3. Регулюється швидкість вентилятора автоматично забезпечує точний потік повітря

4. Холодні повітряні цілі серверні входи безпосередньо, а не кімната

Порівняння моделі повітряного потоку

Технічні характеристики

Параметри продукту

Варіанти вантажопідйомності

Фізичні розміри

Основні переваги

1. Усуває локальні гарячі точки

- Пряме охолодження серверних шаф високої щільності

- Не потрібно додаткового місця в комп'ютерній кімнаті

- Ефективний для розгортання із середньою та високою щільністю

2. Значна економія енергії

- Підвищує точність подачі повітря

- Зменшує навантаження на вентилятор CRAC

- Нижчі експлуатаційні витрати, ніж традиційне охолодження

3. Масштабоване розгортання

- Встановлюйте лише там, де це необхідно для нових серверів високої щільності

- Поступово розширюйте центр обробки даних

- Економічно ефективний як для модернізації, так і для нових проектів

4. Ультратонкий дизайн

- Загальна висота лише 180 мм

- Підходить для мінімальної камери 300 мм

- Роботи в існуючих фальшпідлогах

5. Інтелектуальне керування

- Вбудовані датчики температури

- Автоматичне регулювання швидкості вентилятора на основі температури вихлопу сервера

- Забезпечує відповідність охолодження попиту в режимі реального часу

6. Надійний зв'язок

- Стандарт інтерфейсу RS485

- Підтримка протоколу MODBUS

- Груповий контроль і можливість моніторингу стану

7. Тиха та стабільна робота

- Технологія перетворення частоти постійного струму синусоїди

- Тихіше стандартних вентиляторів

- Подвійне джерело живлення з резервуванням

Інтелектуальний повітряний потік для фальшпідлоги. Поширені запитання

Q1: Чим фальшпідлога з інтелектуальним потоком повітря відрізняється від стандартної перфорованої плитки?

відповідь: Різниця полягає в активному та пасивному охолодженні. Астандартна перфорована плитка є пасивним пристроєм – він просто має отвори, які дозволяють холодному повітрю з підпільної камери підніматися в кімнату. Потік повітря неконтрольований; він розсіюється вертикально у вигляді дифузного шлейфу, який часто пропускає вентиляційні отвори сервера, створюючи обхідний повітряний потік (40-60% повітря, що подається, може обійти обладнання). АнФальшпідлога з інтелектуальним потоком повітря єпристрій активного охолодження з власним ЕС вентилятором і системою контролю температури. Він відстежує температуру вихлопних газів сервера та автоматично регулює швидкість вентилятора, щоб забезпечити цільовий потік повітря саме там, де це необхідно. Це усуває гарячі точки, зменшує потік обхідного повітря до 15-25% і може збільшити стабільну щільність стійки з 5-7 кВт до 8-12 кВт на стійку. Для центрів обробки даних із шафами середньої та високої щільності інтелектуальна система набагато ефективніша.

Q2: Яка мінімальна висота фальшпідлоги необхідна для встановлення?

відповідь: TheФальшпідлога з інтелектуальним потоком повітря вимагає мінімальної висоти пленуму300 мм (приблизно 12 дюймів). Сам пристрій має ультратонкий дизайн із загальною висотою лише 180 мм. Це підходить для більшості стандартних установок фальшпідлоги. Для порівняння, традиційні системи розподілу повітря під підлогою зазвичай працюють з висотою камери 300-450 мм. Мінімум 300 мм робить цю систему придатною як для нових будівель, так і для проектів модернізації, де висота камери може бути обмеженою. Перед визначенням виміряйте існуючу висоту фальшпідлоги. Якщо ваш пленум менший за 300 мм, звернітьсяHuahong поверх щоб обговорити низькопрофільні альтернативи або рішення для повітроводів під підлогою.

Q3: Як система визначає, який потік повітря забезпечити?

відповідь: Система використовує aалгоритм замкнутого циклу керування на основі температури вихлопу сервера. Ось як це працює. Температурні датчики, розташовані на стороні випуску повітря серверної шафи, вимірюють температуру вихідного повітря. Вбудований модуль керування порівнює це показання із заданими значеннями. Якщо температура вихлопу висока (вказує на недостатнє охолодження), модуль збільшує швидкість вентилятора, щоб подавати більше холодного повітря. Якщо температура вихлопу низька, модуль зменшує швидкість вентилятора для економії енергії. Це автоматичне регулювання гарантує, що охолодження точно відповідає вимогам – без переохолодження чи недоохолодження. Систему також можна інтегрувати з системами управління будівлею через інтерфейс RS485 і протокол MODBUS для групового керування та віддаленого моніторингу.

Питання 4: Чи можна розгортати підлоги Intelligent Air Flow поступово, чи я маю встановлювати їх скрізь одночасно?

відповідь: Поступове розгортання є ключовою перевагою цієї системи. На відміну від традиційних модернізацій систем охолодження, які вимагають масових змін,Фальшпідлога з інтелектуальним потоком повітря можна встановититільки там, де це необхідно. Наприклад, якщо у вас є серверні шафи стандартної та високої щільності, встановлюйте інтелектуальні блоки лише перед стійками високої щільності, де виникають гарячі точки. Стандартна перфорована плитка залишається в іншому місці. У міру того, як ваш центр обробки даних росте та щільність збільшується, ви можете з часом додавати більше інтелектуальних пристроїв. Ця масштабованість робить систему економічно ефективною – ви платите лише за необхідне охолодження, коли воно вам потрібно. Для проектів модернізації це особливо цінно, оскільки ви можете спочатку націлитися на проблемні області та розширити рішення, наскільки це дозволить бюджет.

Що таке вантажопідйомність? Чи може обладнання розташовуватися безпосередньо на цих панелях підлоги?

відповідь: так TheФальшпідлога з інтелектуальним потоком повітря використовує ту саму високоміцну сталецементну основу, що й стандартні панелі фальшпідлоги. Рівномірне навантаження≥1000 кг (приблизно 2200 фунтів). Це означає, що серверні стійки, блоки ДБЖ та інше обладнання можна розміщувати безпосередньо на панелях повітряного потоку або поруч із ними без проблем із структурою. Доступні моделі навантаження варіюються від FS1250 (567 кг концентрованого) до FS2500 (1134 кг концентрованого). Для більшості додатків центрів обробки даних моделі FS1500 або FS2000 забезпечують достатню ємність. Вентиляційна решітка призначена для витримування навантажень обладнання без деформації. Завжди перевіряйте конкретні вимоги до навантаженняHuahong поверх на основі специфікацій вашого обладнання.

Q6: Чи взаємодіє система з програмним забезпеченням управління будівлею або DCIM?

відповідь: так КоженФальшпідлога з інтелектуальним потоком повітря одиниця включає стандартІнтерфейс зв'язку RS485 зПротокол MODBUS* підтримка. Це дозволяє інтегрувати з:

- Системи управління будівлями (BMS)

- Програмне забезпечення для управління інфраструктурою центру обробки даних (DCIM).

- Платформи централізованого керування охолодженням

Можливості включають: групове керування декількома блоками вентиляторів, перевірку стану (швидкість вентилятора, температура, умови несправності), дистанційне налаштування заданого значення та сповіщення про тривогу. Для великих центрів обробки даних ця інтеграція забезпечує скоординоване керування охолодженням десятків або сотень пристроїв. [Huahong Floor] надає документацію протоколу та підтримку інтеграції.

Q7: Скільки енергії я можу заощадити порівняно зі стандартною перфорованою плиткою?

відповідь: Економія енергії залежить від конфігурації, але дослідження точного керування потоком повітря показують значне зниження. Спрямовані та інтелектуальні системи повітряного потоку можуть зменшити споживання енергії вентилятором на15-25% в установках для модернізації. Економія залежить від трьох факторів.перше, покращена ΔT (дельта-температура) – коли холодне повітря досягає входів серверів, сервери поглинають більше тепла на CFM, що дозволяє блокам CRAC зменшити швидкість вентилятора.друге, зменшений обхідний повітряний потік – менше холодного повітря витрачається на змішування з кімнатним повітрям замість охолоджувального обладнання.По-третє, нижчі вимоги до статичного тиску в камері припливу – оскільки інтелектуальні плитки забезпечують більш ефективне охолодження на CFM, приміщення можуть зменшити тиск під підлогою з 0,08-0,12 дюйма до 0,05-0,08 дюйма водяного стовпа. Для типового ІТ-центру обробки даних потужністю 500 кВт 20% зменшення енергії вентилятора може заощадити тисячі доларів на рік. Запит на оцінку охолодженняHuahong поверх для конкретних проектних кошторисів.

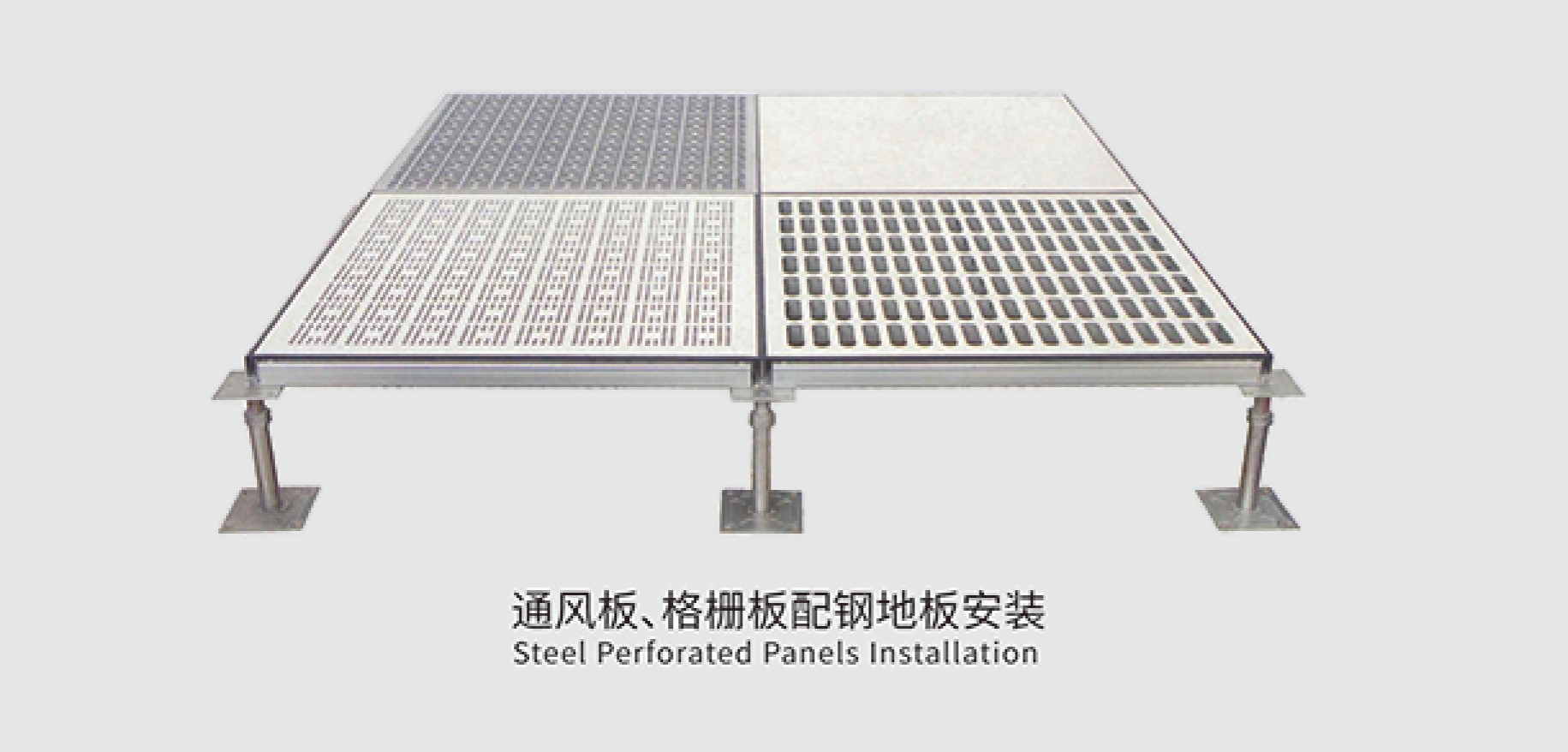

Вимоги до встановлення

Контрольний список перед інсталяцією

- Мінімальна висота камери під підлогою 300 мм

-  Наявність живлення (рекомендується подвійне живлення)

- Кабелі зв’язку RS485 для групового керування

-  Підлога чиста та рівна

-  Решітка п’єдесталу зі стандартними центрами 600 мм

Етапи встановлення

1. Зніміть існуючу перфоровану або суцільну панель підлоги

2. Перевірте висоту та рівень підставки

3. Вставте блок Intelligent Air Flow в отвір

4. Підключіть кабелі живлення та зв'язку

5. Закріпіть пристрій на підставці

6. Налаштувати параметри керування через MODBUS

7. Перевірте реакцію датчика температури та модуляцію вентилятора

Необхідні інструменти

- Стандартний підйомник панелі з присоскою

- Викрутка для електричних з'єднань

- Мультиметр для перевірки потужності

- Ноутбук із програмним забезпеченням MODBUS для налаштування

Чому варто обрати інтелектуальну систему повітряного потоку [Huahong Floor].

Гарантія якості

- Вентилятори EC – Технологія перетворення частоти постійного струму синусоїдальної хвилі

- Ультратонкий дизайн – Загальна висота лише 180 мм

- Висока швидкість вентиляції – >65% відкритої площі

- Подвійний блок живлення – Резервування для надійності

- Стандартний слід – 600×600 мм підходить для будь-якої сітки фальшпідлоги

Повна підтримка

- Оцінка охолодження та проектування системи

- Розрахунок навантаження та вибір агрегату

- Матеріальне забезпечення з доставкою

- Інструкції з встановлення (на місці або віддалено)

- 5 років гарантії та технічної підтримки

Резюме

TheФальшпідлога з інтелектуальним потоком повітря від Huahong поверх перетворює охолодження центру обробки даних з пасивного на активне. EC-вентилятори, датчики температури та автоматичне керування забезпечують цільовий потік повітря саме там, де це потрібно серверам. Усунення гарячих точок. Зменшіть обхідний потік повітря. Зменшити енергоспоживання вентилятора. Розгортання масштабу зі збільшенням щільності. Стандартний розмір 600 × 600 мм підходить для будь-якої фальшпідлоги. Ультратонкий 180-мм дизайн працює з мінімально 300-мм пленумом.

Виберіть інтелектуальне охолодження. ВиберітьHuahong поверх.
