Алюмінієва перфорована панель | Охолодження з високим потоком повітря для центрів обробки даних і середовищ з високою температурою

Сервери з високою щільністю генерують величезну кількість тепла. Без належного повітряного потоку обладнання гальмує, виникають гарячі точки та знижується надійність. TheАлюмінієва перфорована панель відHuahong Floorнадає рішення. Виготовлена ​​з високоякісного алюмінієвого сплаву, ця перфорована панель для фальшпідлоги поєднує в собі високу вантажопідйомність і ефективну вентиляцію. Постійний антистатичний, стійкий до корозії та рівномірно охолоджений – це професійний вибір для центрів обробки даних і приміщень з високотепловим обладнанням.

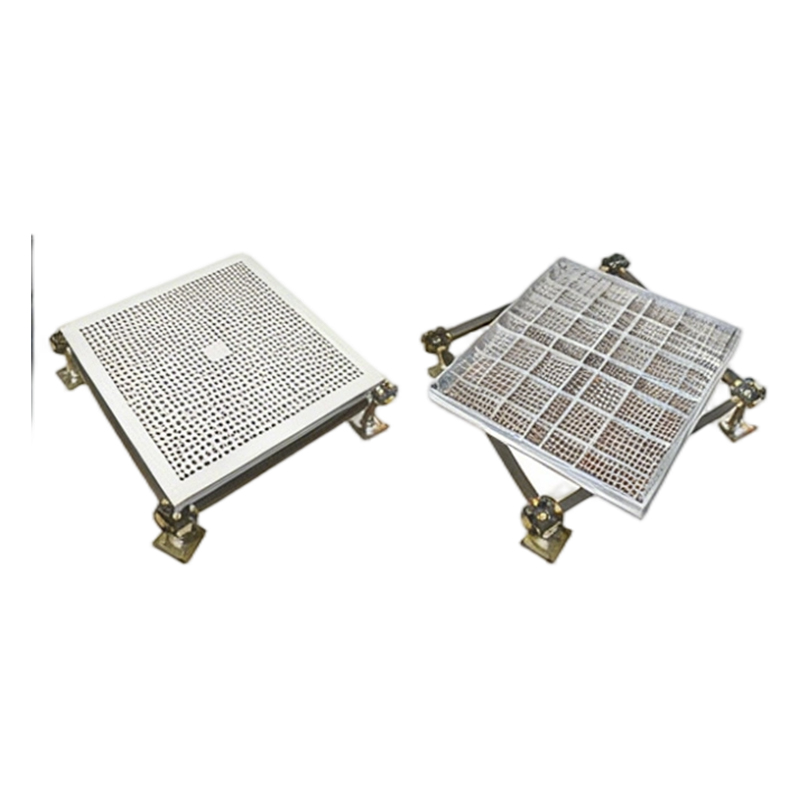

Що таке алюмінієва перфорована панель?

АнАлюмінієва перфорована панель являє собою фальшпідлогову панель, виготовлену з алюмінієвого сплаву з високоточними отворами на поверхні. На відміну від сталевих перфорованих панелей, які можуть іржавіти, алюміній забезпечує природну стійкість до корозії. На відміну від суцільних панелей, малюнок перфорації дозволяє охолоджувальному повітрю підніматися з камери під підлогою безпосередньо до вентиляційних отворів сервера.

Визначення продукту та основні функції

- Визначення: Панель фальшпідлоги з алюмінієвого сплаву з точними отворами для вентиляції

- Основна функція: Подача охолоджуючого повітря до високотеплового обладнання, одночасно забезпечуючи опору для навантаження

- Додаткові функції: Прокладка кабелів під фальшпідлогою, антистатичний захист, підтримка обладнання

Панельне будівництво

Виробничий процес

- матеріал: Лист високоякісного алюмінієвого сплаву

- Перфорація: Високоточний процес штампування – рівномірний малюнок отворів

- Зняття задирок: Усі отвори згладжені – без гострих країв

- площинність: Точне вирівнювання після перфорації

- Закінчити: Натуральний алюміній – без фарбування та покриття

Подвійний контроль якості бренду

ОбидваHuahong іОулі бренди дотримуються суворих стандартів виробництва. Перед упаковкою кожна панель проходить перевірку однорідності перфорації, випробування на площинність, перевірку навантаження та перевірку стійкості до корозії.

Технічні характеристики

Основні параметри

Варіанти вантажопідйомності

Специфікації вентиляції

Фізичні та екологічні властивості

Особливості якості перфорації

- Рівномірний розподіл отворів – Відсутність мертвих зон, рівномірний потік повітря по всій панелі

- Отвори без задирок – Безпечний для використання, без пошкодження кабелів або рук

- Точне вирівнювання – Отвори вирівняні за стандартними шаблонами сітки

- Без потертості країв – Чистий зріз по периметру панелі

Основні переваги алюмінієвих перфорованих панелей

1. Високоефективна вентиляція – рівномірне охолодження

- Точний малюнок перфорації забезпечує рівномірний розподіл повітряного потоку

- Жодних мертвих зон – кожен отвір сервера отримує охолоджуюче повітря

- Регульована швидкість вентиляції (30%-60%) для конкретних теплових навантажень

- Зменшує гарячі точки та підвищує надійність обладнання

2. Висока вантажопідйомність – підтримує важке обладнання

- Конструкція з високоміцного алюмінієвого сплаву

- Доступні моделі від FS800 до FS2000 (зосереджене навантаження від 454 кг до 907 кг)

- Підтримує серверні стійки, блоки ДБЖ і важке обладнання

- Відсутність деформації під навантаженням - стабільний і надійний

3. Постійний антистатик – покриття не потрібне

- Алюміній є природною електропровідністю

- Немає антистатичного покриття, яке слід стирати або наносити повторно

- Поверхневий питомий опір залишається постійним протягом усього життя

- Безпечний для чутливої ​​електроніки назавжди

4. Повна стійкість до корозії – ніколи не іржавіє

- Алюміній природним чином утворює захисний оксидний шар

- Ні фарбування, ні покриття, ні жертвувальних покриттів не потрібно

- Ідеально підходить для вологих середовищ, прибережних центрів обробки даних

- Відсутність плям іржі або деградації з часом

5. Легкий – простий у встановленні та обслуговуванні

- Приблизно 1/3 ваги сталевих панелей

- Зменшує втому працівників під час монтажу

- Легко підняти для доступу кабелю під підлогою

- Нижчі витрати на доставку

6. Настроювана швидкість вентиляції

- Варіанти відкритої площі від 30% до 60%.

- Пристосований до конкретних вимог теплового навантаження

- Запобігає недостатньому охолодженню або марному потоку повітря

- Оптимізує ефективність вентилятора CRAC

7. Вогнестійкий і жаростійкий

- Негорючий клас А – алюміній не горить

- Відсутність диму або токсичних випарів у вогні

- Зберігає міцність при підвищених температурах

- Відсутність деформації при нагріванні

8. Точна перфорація – без задирок і гострих країв

- Високоточний процес штампування

- Усі отвори очищені – гладкі на дотик

- Жодного пошкодження кабелів або рук під час встановлення

- Професійний зовнішній вигляд

9. Не потребує обслуговування – без покриття та фарбування

- Поверхня з натурального алюмінію не потребує догляду

- Без видалення іржі, без перефарбування, без герметизації

- Просте очищення вологою ганчіркою

- Найнижча вартість життєвого циклу будь-якої перфорованої панелі

Застосування для алюмінієвих перфорованих панелей

Основні програми

- Дата-центри та серверні кімнати – Охолодження високої щільності

- Центри хмарних обчислень – Тривале високе теплове навантаження

- Кімнати IDC – Стандарт Інтернет-центру обробки даних

- Центри управління – Надійне охолодження обладнання

- Виробництво електроніки – Статично безпечне, чисте середовище

- лабораторії – Стійкий до хімікатів, легко миється

- Приміщення обладнання з високою щільністю тепла – ДБЖ, акумулятор, мейнфрейм

- Телекомунікаційні засоби – Постійна потреба в охолодженні

Кому потрібен цей продукт?

Порівняння зі сталевими перфорованими панелями

【Алюмінієва перфорована панель】 Часті запитання

Q1: Чи відповідає алюмінієва перфорована панель національним і промисловим стандартам?

відповідь:так TheАлюмінієва перфорована панель від Huahong Floor суворо дотримуєтьсяGB/T 36340-2018 (підйомні підлоги) іSJ/T 10796-2001 (антистатичні підлоги). Матеріал із алюмінієвого сплаву відповідає чинним стандартам ASTM і EN. Однорідність перфорації, вантажопідйомність, площинність і антистатичні властивості перевіряються на партію. Вогнестійкість – негорючий клас А. Стійкість до корозії притаманна алюмінієвому матеріалу – покриття не потрібно. Для міжнародних проектів Huahong може надати документацію щодо відповідності стандартам ISO, ASTM або EN за запитом. Спеціальне тестування може бути організовано для спеціалізованих програм.

Q2: Чи підходить алюмінієва перфорована панель для охолодження центру обробки даних?

відповідь:Абсолютно. TheАлюмінієва перфорована панель єспеціально розроблений для середовища з високою температурою як центри обробки даних, серверні кімнати та центри хмарних обчислень. Ось чому він кращий. По-перше,прецизійний малюнок перфорації забезпечує рівномірний потік повітря по всій панелі – відсутність мертвих зон. по-друге,настроювані показники вентиляції (30%-60%) дозволяють узгодити подачу охолодження з конкретними тепловими навантаженнями стійки. По-третє,висока вантажопідйомність (зосереджено до 907 кг) підтримує важкі серверні стійки. по-четверте,постійний антистатик захищає чутливу електроніку без обслуговування покриття. п'яте,стійкість до корозії робить його ідеальним для вологого середовища або прибережних центрів обробки даних. Для систем утримання гарячого/холодного коридору алюмінієві перфоровані панелі перед стелажами забезпечують цілеспрямоване охолодження, яке зменшує обхідний потік повітря та знижує витрати на електроенергію.

Q3: Чи можна налаштувати швидкість вентиляції для мого конкретного проекту?

відповідь:так Опори для підлоги Huahongнастроювана швидкість вентиляції від 30% до 60% дляАлюмінієва перфорована панель. Ви вказуєте точний відсоток відкритої площі, необхідний для вашого дизайну охолодження. Стандартні моделі включають рівномірний розподіл отворів по всій панелі, зони перфорації високої щільності для цілеспрямованого охолодження та перфорацію від краю до краю для максимального потоку повітря. Для великих проектів доступні індивідуальні діаметри отворів і шаблони інтервалів. Надайте необхідний CFM на панель або цільовий відсоток відкритої площі, і Huahong виготовить відповідно. Ця настройка гарантує, що ви не будете ні недостатньо вентилювати (спричиняючи гарячі точки), ні надмірно вентилювати (витрачаючи холодне повітря та енергію). Щоб отримати рекомендацію, зв’яжіться з Huahong і повідомте свої вимоги до охолодження.

Q4: Чи буде алюмінієва перфорована панель іржавіти або кородувати з часом?

відповідь:НіАлюмінієва перфорована панель ніколи не іржавіє. Алюміній природним чином утворює тонкий прозорий шар оксиду під впливом повітря. Цей шар твердий, непористий і самовідновлюваний – якщо подряпати, оксид негайно відновлюється. Фарбування, покриття або герметизація не потрібні. Для прибережних центрів обробки даних, середовищ із високою вологістю або будь-яких об’єктів, де сталеві панелі можуть іржавіти на краях або подряпинах, алюмінієві перфоровані панелі зберігають свою цілісність протягом невизначеного часу. Сталеві перфоровані панелі залежать від фарб або систем покриття, які з часом виходять з ладу, особливо на краях перфорації, де прорізаються отвори. Алюміній не має такої слабкості. Ця стійкість до корозії є однією з основних причин, чому інженери вибирають алюміній для суворих або вологих умов.

Q5: Чи достатньо міцна панель для важких серверних стійок?

відповідь: так TheАлюмінієва перфорована панель виготовляється з високоміцного алюмінієвого сплаву з навантажувальною здатністю, що відповідає або перевищує сталеві перфоровані панелі. Доступні моделі:FS800 (454 кг) – Стандартні серверні, світлі стелажі.FS1250 (567 кг) – Центри обробки даних із середньою щільністю.FS1500 (680 кг) – Стелажі високої щільності.FS2000 (907 кг) – Важке обладнання ДБЖ, великі мейнфрейми. Міцна алюмінієва конструкція (без наповнювачів, без порожнистих порожнин) рівномірно розподіляє точкові навантаження без ризику розчавлення серцевини. Для більшості стандартних серверних стійок з навантаженням на ноги 200-300 кг достатньо моделей FS800 або FS1250. Для важкого обладнання виберіть FS1500 або FS2000. Незважаючи на перфорацію, панель зберігає повну структурну цілісність, оскільки алюмінієве полотно між отворами забезпечує безперервний шлях навантаження.

Q6: Як алюмінієва перфорована панель порівнюється зі сталевими перфорованими панелями?

відповідь: П'ять ключових переваг роблять алюміній кращим для більшості застосувань.По-перше, стійкість до корозії – Алюміній ніколи не іржавіє; сталь іржавіє, коли покриття подряпано (особливо на краях перфорації).По-друге, вага – Алюміній становить 1/3 ваги сталі, що спрощує встановлення та доступ до кабелю.По-третє, антистатичний – Алюміній має постійну природну провідність; сталь потребує покриттів, які стираються.По-четверте, обслуговування – Алюміній не потребує; сталь потребує періодичної перевірки покриття та підправки.По-п'яте, термін служби – Алюміній служить 30+ років; сталі зазвичай за 10-15 років до появи іржі. Єдиним потенційним недоліком є ​​вартість – алюміній має більш високу вихідну вартість матеріалу. Однак довший термін служби та необхідність обслуговування роблять алюміній більш економічним протягом повного життєвого циклу будівлі.

Q7: Huahong Floor забезпечує налаштування та післяпродажну підтримку?

відповідь: так Huahong Floor надає комплексну підтримку дляАлюмінієва перфорована панель. Параметри налаштування включають: швидкість вентиляції (30%-60% відкритої площі), товщину панелі (35 мм або спеціалізована), номінальне навантаження (від FS800 до FS2000+), розмір панелі (600 × 600 мм стандартні або спеціальні розміри) і малюнок отворів (рівномірний або зонований).Послуги монтажу включають: вимірювання на місці, проектування системи, професійне встановлення навченими бригадами та перевірку повітряного потоку після встановлення.Гарантія : 5-річна гарантія на конструкцію, що покриває дефекти матеріалу, характеристики навантаження та цілісність перфорації.Післяпродажна підтримка : технічна документація, дистанційне усунення несправностей, заміна панелей у разі перевірених дефектів і необов’язкова перевірка на місці для великих проектів. Зв’яжіться з Huahong, щоб отримати індивідуальну пропозицію.

Огляд встановлення

Стандартні кроки встановлення

1. Очистіть і підготуйте основу підлоги

2. Позначте позиції постаментів на сітці 600×600 мм

3. Встановіть регульовані тумби на проектну висоту

4. Якщо потрібно, встановіть стрингери для бічної стійкості

5. Розмістіть алюмінієві перфоровані панелі в холодних проходах (перед стелажами)

6. Розмістіть суцільні панелі в гарячих проходах і доріжках

7. Перевірте рівність за допомогою 2-метрового рівня

8. Встановіть обробку краю та пандуси

Рекомендації щодо розміщення

- Холодний прохід: Перфоровані панелі безпосередньо перед входами в серверну стійку

- Гарячий прохід: Суцільні панелі для утримання відпрацьованого повітря

- Під стелажами: Вирівняйте перфоровані панелі із зонами входу в сервер

- Доріжки: Низька вентиляція (30%) або суцільні панелі для комфорту

Необхідні інструменти

- Лазерний рівень або ротаційний лазер

- Підйомник панелі на присосці

- Мірна стрічка

- Мультиметр для перевірки заземлення (при необхідності)

Інструкції з технічного обслуговування

Щоденний догляд

- Сухою шваброю або пилососом видаліть пил

- За потреби змочіть швабру з м’яким милом і водою

- Ні воску, ні лаку, ні антистатичних спреїв – не потрібні

Періодичні перевірки

- Кожні 6 місяців: переконайтеся, що перфорації не блокує сміття

- Використовуйте стиснене повітря знизу, щоб очистити накопичений пил

- Перевірте, чи немає пошкоджень на краях панелі (рідко з алюмінієм)

Без догляду за покриттям

- Без фарбування, видалення іржі, герметизації

- Натуральна алюмінієва поверхня не потребує обробки

- Справді не вимагає обслуговування

Порівняння – перфорований алюміній і перфорований сталевий

Чому варто вибрати алюмінієві перфоровані панелі для підлоги Huahong

Досконалість виробництва

- матеріал: Високоякісний алюмінієвий сплав

- Перфорація: Високоточне штампування – рівномірне, без задирок

- Структура: Твердий алюміній – без наповнювачів, без покриттів

- площинність: Точність вирівнюється після перфорації

- КОНТРОЛЬ: стандарти подвійних брендів Huahong і Оулі

Гарантії виконання

- Рівень вентиляції: від 30% до 60% згідно з указаннями

- Вантажопідйомність: моделі від FS800 до FS2000+

- Плоскість: перевершує сталеві альтернативи

- Стійкість до корозії: ніколи не іржавіє

- Антистатичний: стійкий – без покриття

- Термін служби: 30+ років, не вимагає обслуговування

Єдине обслуговування

- Налаштування швидкості вентиляції

- Керівництво з вибору номінального навантаження

- Проектування системи та планування компонування

- Матеріальне забезпечення з доставкою

- Професійна установка (опція)

- 5 років гарантії та технічної підтримки

Рішення для поширених проблем клієнтів

Резюме

TheАлюмінієва перфорована панель відHuahong Floorце професійний вибір для охолодження центрів обробки даних і середовищ із високою температурою. Точна перфорація забезпечує рівномірний потік повітря – без мертвих точок і гарячих точок. Високоміцний алюмінієвий сплав забезпечує вантажопідйомність до 907 кг при вазі 1/3 сталі. Постійний антистатик – покриття не стирається. Ніколи не іржавіє – ідеально підходить для вологих або прибережних приміщень. Регульована швидкість вентиляції (30%-60%) відповідає конкретним тепловим навантаженням. Вогнестійкість класу А. Не вимагає технічного обслуговування – термін служби 30+ років.

Виберіть алюмінієву перфоровану панель для ефективного охолодження, тривалої міцності та відсутності корозії.
